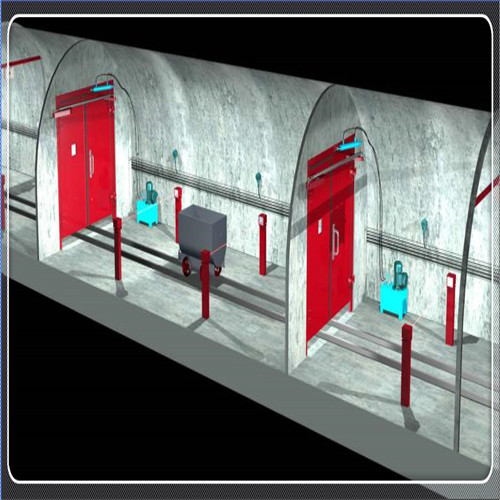

鋼制行車自動無壓風門實現遠程控制功能,礦用行車自動無壓風門適用于煤礦井下使用，周圍環境溫度-5℃～+40℃，相對濕度不大于95%（25℃），周圍介質中有甲烷、煤塵等爆炸性混合物質。
二、設備名稱
行車自動平衡無壓風門
三、技術要求
1.風門結構參數：
（1）門框：門框上下橫梁和立柱采用120mmX60mmX6mm矩管，矩管材質為Q235;
（2）門扇：門扇骨架為50mmX30mmX3mm及100mmX50mmX3mm矩管，矩管材質為Q235;門扇蒙皮為Q195冷軋鋼板（厚度≥3mm）；門扇內填充有硅酸鋁降噪防火棉；
（3）四連桿機構：四連桿座為Q235鋼板焊接而成；連桿為外徑Ф48mm壁厚6mm的無縫鋼管；
（4）門軸機構：門扇軸座和門框軸座整體鑄造，材料為Z35#；門軸為45#圓鋼車削而成并進行調質；軸承采用錐滾子軸承；
（5）觀察窗玻璃：厚10mm鋼化玻璃，且為雙層中空式；
（6）每道風門由兩扇風門組成，其中一扇必須設置一道行人門（0.8m×1.2m）（寬×高）且必須安裝風門閉鎖器，行人風門能夠自行關閉；另一扇設置雙層透視窗（400×400）（mm）；
2.風門機械特點：
（1）風門為雙扇異向同步開啟，門的開啟角度大于90°；
（2）密封效果好，關門后礦燈照射密封處對面無漏光，且漏風率小于5%；
（3）風門的凈通過高度和凈通過寬度符合礦方要求；
（4）風門的手動開啟力小于15Kg;
（5）風門堅固可靠，在風壓大于3000Pa的環境中使用，不變形。
（6）門框及門扇結構設計合理，在巷道來壓變形量小于150mm的情況下仍能正常使用。
（7）總體結構為雙扇帶四連桿機構雙扇異向?qū)﹂_開啟方式；
（8）密封條固定于密封C鋼槽內側，雙面密封，外觀整潔漂亮；
（9）門軸機構采用整體鑄造結構使門軸強度大為提升，且使用錐滾子軸承門的運行阻力大為減小，保證風門運轉平穩和省力；
（10）四連桿機構中的連桿長短可調節，以便于現場安裝，且連桿安裝好后一端可調整高度以保證連桿安裝好后保證水平；
（11）密封采用高彈白橡膠板；
（12）門扇和觀察窗四周邊焊接U型包邊；
（13）兩道風門之間實現電氣和機械雙重閉鎖；
（14）防顫動裝置：風門在運行過程中和停止時嚴禁風門門體發生顫動。
3.裝置電氣特點：

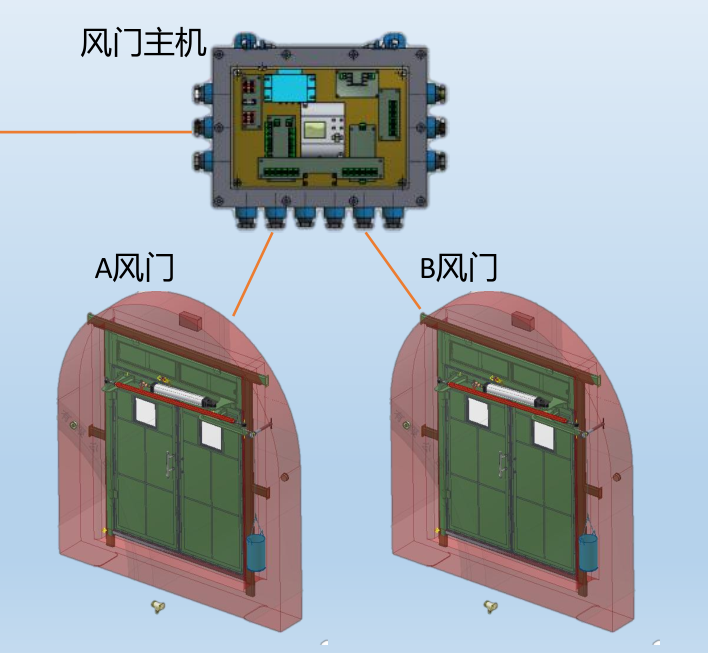

（1）風門主機采用西門子S7-200PLC，具有遠程控制功能，數據通過井下通訊總線和以太環網上傳至生產調度室上位機進行監控,在地面上可以開關風門。
（2）裝置具有自檢功能，通電工作開始首先檢測風門位置狀態，并自動返回到關閉狀態；
（3）紅外線傳感器控制系統，適應煤礦井下環境需求；
（4）支持就地手動和傳感器自動控制兩種控制方式，兩種控制方式不用切換同時有效，互為備用；
（5）風門具有人機界面狀態顯示，可以顯示風門開關狀態和所有輸入信號、輸出信號的狀態，方便故障維修。
（6）兩道風門電氣或者機械互鎖，完全避免了同時打開的情況發生；
（7）強電系統和弱電系統分箱體設計，抗干擾性能強，組合方便，便于安裝調試；
（8）每道風門都有紅外線防夾功能，防止風門夾到車輛和夾傷行人，安全性更可靠。
（9）開關門驅動機構選用液壓站驅動方式，驅動方式支持AC1140V/AC660V供電電壓系統。

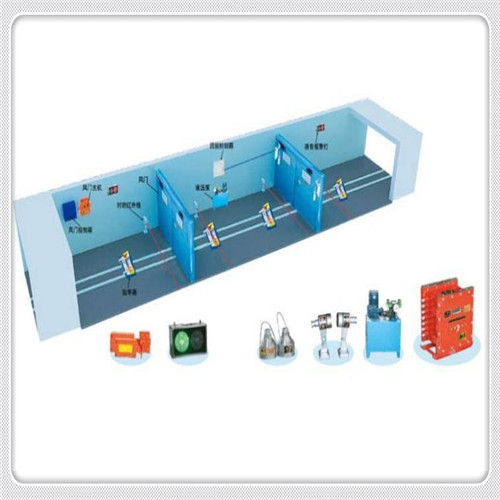

4.全自動風門的功能：
（1）聲光報警顯示功能：裝置配置兩臺聲光報警箱，分別安裝于兩道風門的外側便于觀察的地方，光顯示風門開、關狀態，且具有語音提示；
（2）閉鎖功能：在車輛、行人需要通過時，確認風門關閉的情況下，打開通行側的風門，通過后關閉風門，再打開另外一道風門，保證同一時刻最多只有一道風門開啟。
（3）防夾人功能：在關門的過程中檢測到有人或者礦車尚未完全通過風門時，主控會控制風門反向打開到位，延時一段時間再控制風門關閉；裝置具有傳感器檢測到位及開啟關閉時間兩種模式，開啟、關閉依據傳感器信號及時間進行控制，接收到到位傳感器信號后控制停止；風門到位信號出現故障，運行時間到達后控制風門到位停止，保障風門可靠運行；
（4）自動復位功能：啟動風門時，PLC掃描完成初始化復位任務，保證風門處于關閉狀態；風門開啟后，由于各種原因風門未關閉時，裝置根據現場設定時間，自動控制風門關閉，確保井下通風系統正常運行。
（5）手動功能：每道門內外兩側各有一個本安型控制按鈕，通過按鈕可以操控實現風門開、關。
（6）斷電開啟功能：遇停電、電氣故障或供電系統檢修時，控制系統斷電自動泄壓，可以人為輕松推動風門開啟，保證車輛、行人通過；
（7）閉鎖功能：有電或無電兩道風門之間必須具備閉鎖功能，同一時間內只能開啟一道風門。
礦用行車自動無壓風門技術參數：
（1）基本參數：
① 隔爆形式：礦用隔爆型ExdⅠMb
② 驅動方式：液壓驅動
③ 防爆電機額定電壓：AC1140V/660V
④ 紅外檢測距離：≥10米
⑤ 兩道風門安裝最大允許距離40m
（2）KXB-5/1140(660)F主控器：
① 額定工作電壓：DC24V，工作電流≤5A；
② 防爆型式：礦用隔爆型，防爆標志：Exdi Mb；
